Nach DIN 18040-2 brauchen barrierefreie Sanitärräume Bewegungsflächen von mindestens 120 x 120 cm vor WC, Waschtisch und Dusche, für die rollstuhlgerechte Ausführung sind 150 x 150 cm vorgeschrieben. Türen benötigen eine lichte Breite von 80 cm beziehungsweise 90 cm, das WC eine Sitzhöhe von 46 bis 48 cm, und bodengleiche Duschen dürfen maximal 2 cm Schwellenhöhe haben. Die folgenden Abschnitte zeigen jedes Maß im Detail, mit Tabelle, Praxisbeispielen und Hinweisen zur Umsetzung im Bestand.
Kurz gesagt:
- Für rollstuhlgerechte Bäder sind Bewegungsflächen von 150 x 150 cm vor WC, Waschtisch und Dusche notwendig, während 120 x 120 cm für barrierefreie Bäder ausreichen.
- Bodengleiche Duschen im Bestand erfordern eine maximale Schwellenhöhe von 2 cm und eine lineare Entwässerung, was bei Höhenbeschränkungen im Altbau oft zu Sonderlösungen führt.
- Die Türbreite sollte mindestens 80 cm für barrierefreie, 90 cm für rollstuhlgerechte Bäder betragen, wobei Türen nach außen öffnen und schwellenlos gestaltet werden sollten.
- Für eine rollstuhlgerechte Nutzung muss der seitliche Abstand zum WC mindestens 30 cm betragen, die Unterfahrbarkeit des Waschtisches etwa 67 cm hoch sein und Armaturen leicht erreichbar installiert werden.
- In kleinen Bädern ab 5 m² ermöglicht die klare Anordnung von Dusche, WC und Waschtisch trotz beschränktem Raum eine barrierefreie Nutzung durch Überlagerung der Bewegungsflächen.
Inhaltsverzeichnis
- Barrierefreies Bad Maße: Die kompakte Tabelle nach DIN 18040-2
- Warum Bewegungsflächen über die Nutzbarkeit entscheiden
- Bodengleiche Dusche: Maße, Schwelle und Entwässerung im Altbau
- WC und Waschtisch: Welche Abstände und Höhen gelten?
- Welche Türbreite und welchen Boden braucht ein barrierefreies Bad?
- Barrierefreies Bad auf kleinem Raum: Was ist ab 5 m² möglich?
- So gehen Sie die Planung Schritt für Schritt an
- Praxis-Perspektive: Was in echten Badprojekten oft übersehen wird
- So unterstützt Installateur John GmbH bei der DIN-konformen Umsetzung
- Wichtige Normen und Fachquellen zum Nachlesen
- Quellen
- FAQ
Barrierefreies Bad Maße: Die kompakte Tabelle nach DIN 18040-2
Wer ein barrierefreies Bad plant, braucht eine feste Referenz zum Nachschlagen, kein langes Suchen durch Normtexte. Die folgende Tabelle fasst die zentralen Werte aus der DIN 18040-2 zusammen, getrennt nach der Basisstufe „barrierefrei“ (B) und der erweiterten Stufe „rollstuhlgerecht“ (R).
Die Bewegungsflächen werden dabei immer ab der Vorderkante des jeweiligen Sanitärobjekts gemessen, nicht ab der Wand. Bei der Dusche zählt die gesamte Grundfläche der Duschzone als Bewegungsfläche, sofern sie bodengleich ausgeführt ist.
| Bauteil / Maß | Barrierefrei (B) | Rollstuhlgerecht (R) |
|---|---|---|
| Bewegungsfläche vor WC, Waschtisch, Dusche | 120 x 120 cm | 150 x 150 cm |
| Grundfläche Dusche | 120 x 120 cm | 150 x 150 cm |
| Lichte Türbreite | 80 cm | 90 cm |
| WC-Sitzhöhe | 46 bis 48 cm | 46 bis 48 cm |
| Seitlicher Abstand WC zur Wand | 20 cm | 30 bis 90 cm |
| Waschtisch-Unterfahrbarkeit (Kniefreiheit) | nicht zwingend | ca. 67 cm |
| Schwellenhöhe Dusche | max. 2 cm | max. 2 cm |
| Montagehöhe Haltegriffe | ca. 85 cm | ca. 85 cm |
| Rutschhemmung Bodenbelag | mind. R10/B | mind. R10/B |
Diese Werte sind nach der DIN 18040-2 verbindlich für öffentliche und geförderte private Sanitärräume und gelten als praxisbewährte Grundlage auch für frei finanzierte Modernisierungen. Ergänzende Detailwerte, etwa zu Türanschlägen und Kniefreiheit, listet auch BauNetz Wissen übersichtlich auf.
Warum Bewegungsflächen über die Nutzbarkeit entscheiden
Eine Bewegungsfläche ist der freie Bereich, den ein Mensch mit Rollator oder Rollstuhl zum Drehen, Heranfahren oder Umsetzen braucht. Gemessen wird sie immer ab der Vorderkante von WC, Waschtisch oder Duschzone, nicht ab der Wand dahinter. Das ist ein Detail, das in der Planung häufig übersehen wird und später zu bösen Überraschungen führt, wenn die Fläche knapper ausfällt als gedacht.
Bewegungsflächen dürfen sich überlagern. Steht die Dusche direkt neben dem Waschtisch, zählt die freie Fläche der bodengleichen Dusche mit, solange kein festes Bauteil im Weg steht. Genau diese Regel rettet viele Bestandsbäder, in denen für zwei getrennte 120er-Flächen schlicht kein Platz ist.
In der Praxis macht der Unterschied zwischen 120 und 150 cm viel aus. Ein Rollstuhl mit Elektroantrieb braucht oft mehr Wenderadius als ein Modell mit Handantrieb, und genau hier zeigt sich, dass zehn Zentimeter mehr Türbreite über die tatsächliche Nutzbarkeit entscheiden können.
- 120 x 120 cm reicht für die meisten Rollatoren und manuelle Rollstühle.
- 150 x 150 cm ist bei Elektrorollstühlen oder Assistenzbedarf durch eine zweite Person oft notwendig.
- Komfortabler als das Minimum sind laut Fachliteratur größere Gesamtflächen bei rollstuhlgerechten Bädern, um Bewegungsfreiheit und Nutzung zu erleichtern.
Profi-Tipp: Zeichnen Sie die Bewegungsflächen immer zuerst auf dem Grundriss ein, bevor Sie Möbel oder Fliesen wählen. Wer erst die Optik plant und die Flächen danach hineinzwängt, verschenkt fast immer Zentimeter, die später fehlen.

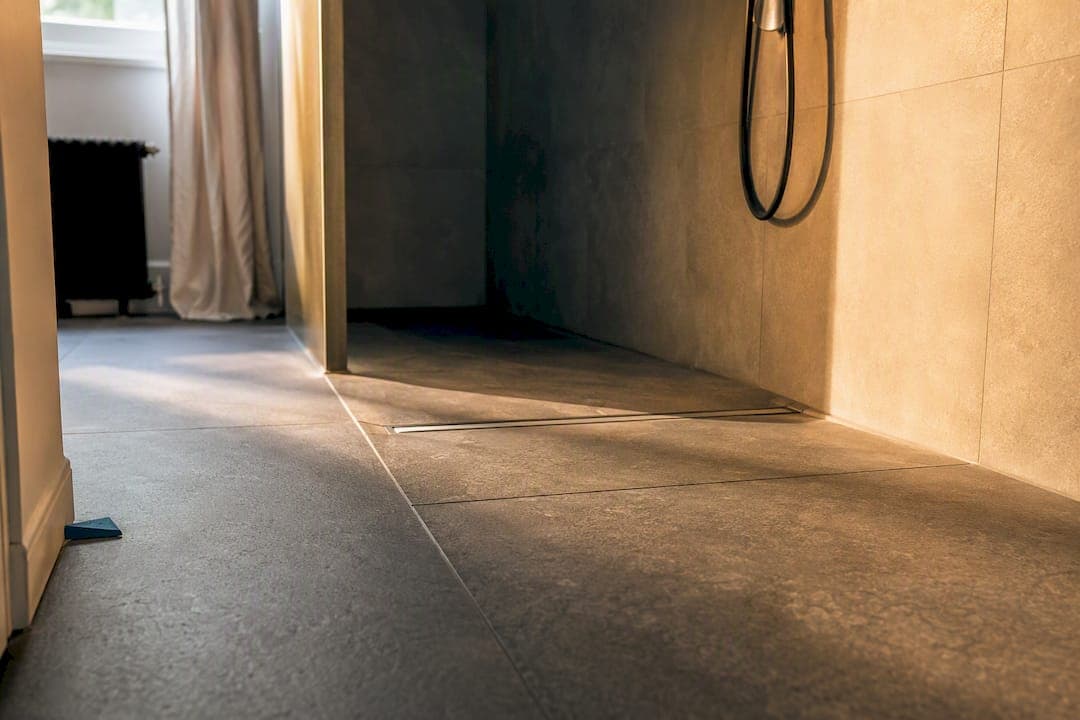

Bodengleiche Dusche: Maße, Schwelle und Entwässerung im Altbau
Die bodengleiche Dusche ist das Herzstück jedes barrierefreien Bads. Ihre Grundfläche folgt denselben Werten wie die allgemeine Bewegungsfläche: mindestens 120 x 120 cm für die Basisstufe, 150 x 150 cm für die rollstuhlgerechte Variante. Die Schwelle darf laut Norm nicht höher als 2 cm sein, und das Gefälle zum Ablauf liegt bei 1 bis 2 %, damit Wasser sicher abläuft, ohne dass die Fläche kippelig oder unsicher wirkt.
Im Neubau ist das technisch unkompliziert. Im Altbau dagegen fehlt oft die nötige Aufbauhöhe für ein klassisches Gefälleestrich mit zentralem Ablauf. Hier zahlt sich eine lineare Duschrinne entlang der Wand mit versetztem Gefälle oft aus, weil sie deutlich weniger Estrichabtrag braucht als ein flacher Punktablauf in der Mitte der Fläche.
Ein Fachbetrieb ist an dieser Stelle fast immer notwendig, sobald die Bestandsdecke oder die Rohrführung im Weg steht.
- Rutschhemmungsklasse mindestens R10/B für den Duschbereich.
- Bei erhöhtem Sturzrisiko, etwa bei stark eingeschränkter Mobilität, empfiehlt sich R11 als höhere Sicherheitsstufe.
- Ein klappbarer Duschsitz in 46 bis 48 cm Höhe erleichtert den Transfer erheblich.
- Haltegriffe sollten fest verankert sein, nicht nur an der Oberfläche verschraubt.
Bei geringer Aufbauhöhe im Bestand entstehen für die Entwässerungslösung meist zusätzliche Kosten, die in der Budgetplanung von Anfang an eingerechnet werden sollten.
WC und Waschtisch: Welche Abstände und Höhen gelten?
Ein barrierefreies WC braucht neben der Bewegungsfläche vor allem den richtigen Sitzkomfort und Platz für den Transfer von der Seite. Die Sitzhöhe liegt bei 46 bis 48 cm, was in etwa der Sitzhöhe eines Rollstuhls entspricht und den Wechsel erleichtert.
- Seitlicher Abstand zur Wand: In der Basisstufe reichen 20 cm, in der rollstuhlgerechten Ausführung braucht eine Seite 90 cm für den seitlichen Transfer, die andere mindestens 30 cm.
- Waschtisch-Unterfahrbarkeit: Für die rollstuhlgerechte Nutzung ist eine Kniefreiheit von etwa 67 cm Höhe und ausreichender Tiefe unter dem Becken erforderlich, damit ein Rollstuhl nah genug heranfahren kann.
- Armaturenreichweite: Hebelmischer oder Sensorarmaturen sollten ohne weites Vorbeugen erreichbar sein, idealerweise im Bereich direkt über dem Becken.
Ein Spiegel in geeigneter Höhe, meist etwas tiefer angesetzt als üblich, rundet den Waschplatz ab und wird in vielen Planungen leider vergessen.

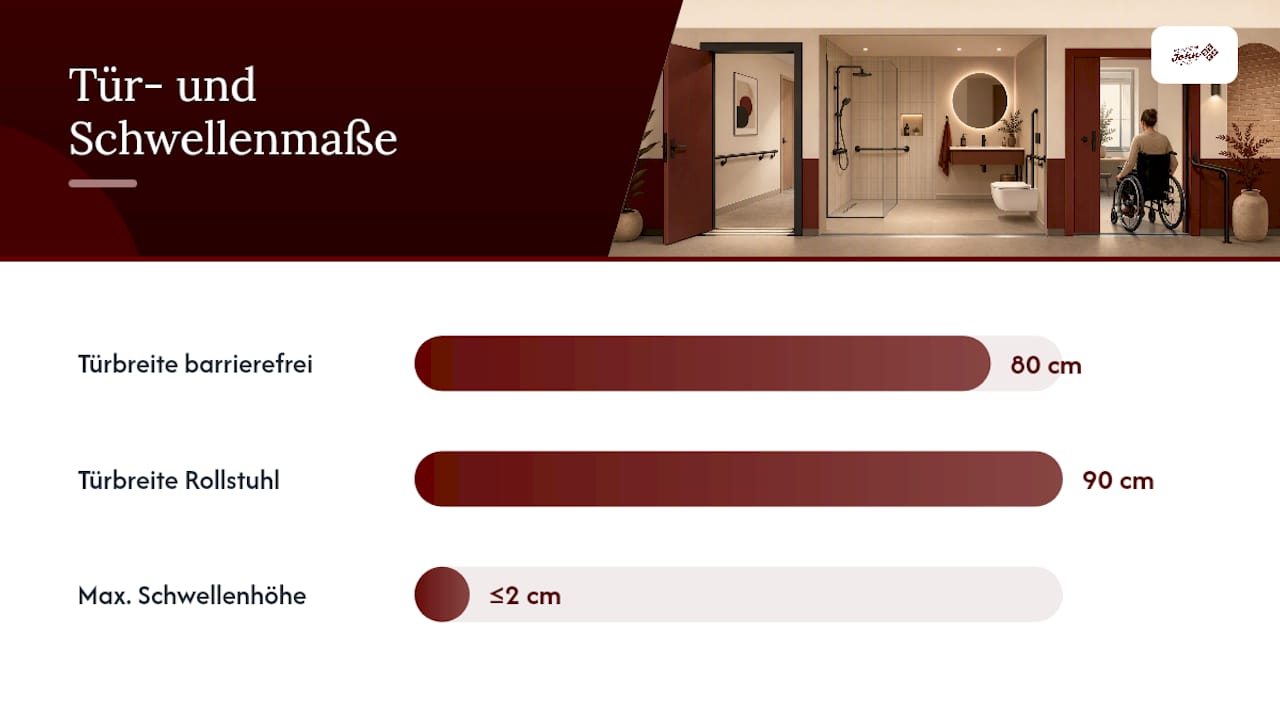

Welche Türbreite und welchen Boden braucht ein barrierefreies Bad?
Die Tür ist oft die erste und unterschätzte Hürde auf dem Weg ins barrierefreie Bad. Die lichte Breite muss mindestens 80 cm betragen, bei rollstuhlgerechter Ausführung 90 cm. Die Tür sollte nach außen öffnen, damit sie im Notfall nicht durch eine gestürzte Person im Bad blockiert wird, und von außen entriegelbar sein.
Die Schwellenhöhe darf maximal 2 cm betragen, idealerweise wird ganz auf eine Schwelle verzichtet. Wo das bautechnisch nicht geht, hilft eine abgeschrägte Übergangsschiene.
- Lichte Türbreite: 80 cm (barrierefrei) oder 90 cm (rollstuhlgerecht).
- Türöffnung nach außen, mit Entriegelung von außen für Notfälle.
- Maximale Schwellenhöhe: 2 cm, schwellenlos wenn möglich.
- Bodenbelag mindestens R10/B, bei erhöhtem Sturzrisiko R11.
Barrierefreies Bad auf kleinem Raum: Was ist ab 5 m² möglich?
Nicht jedes Bad hat Platz für 8 bis 10 m². Ein barrierefreies Bad ist bereits ab etwa 5 bis 6 m² realistisch, sofern eine Maßnahme konsequent umgesetzt wird: der Tausch der klassischen Badewanne gegen eine bodengleiche Dusche. Dieser eine Schritt schafft mehr nutzbare Fläche als jede andere Einzelmaßnahme.
Der zweite Hebel ist die gezielte Überlagerung von Bewegungsflächen. Steht die Dusche direkt an den Waschtischbereich angrenzend, zählt ihre freie Fläche für beide Nutzungen mit, solange keine feste Trennwand oder ein Duschabdeckel im Weg steht.
- Layout 1: WC und Waschtisch an einer Wand, Dusche gegenüber, Bewegungsfläche überlagert sich in der Raummitte.
- Layout 2: L-förmige Anordnung mit Dusche in der Ecke, wodurch zwei Wände für Haltegriffe genutzt werden können.
Rollstuhlgerecht wird es bei sehr kleinen Grundrissen allerdings eng: Für die volle R-Stufe braucht es in der Regel mindestens 5,76 m², und unter dieser Fläche lässt sich die 150er-Bewegungsfläche kaum noch unterbringen, egal wie geschickt der Grundriss gezeichnet wird.

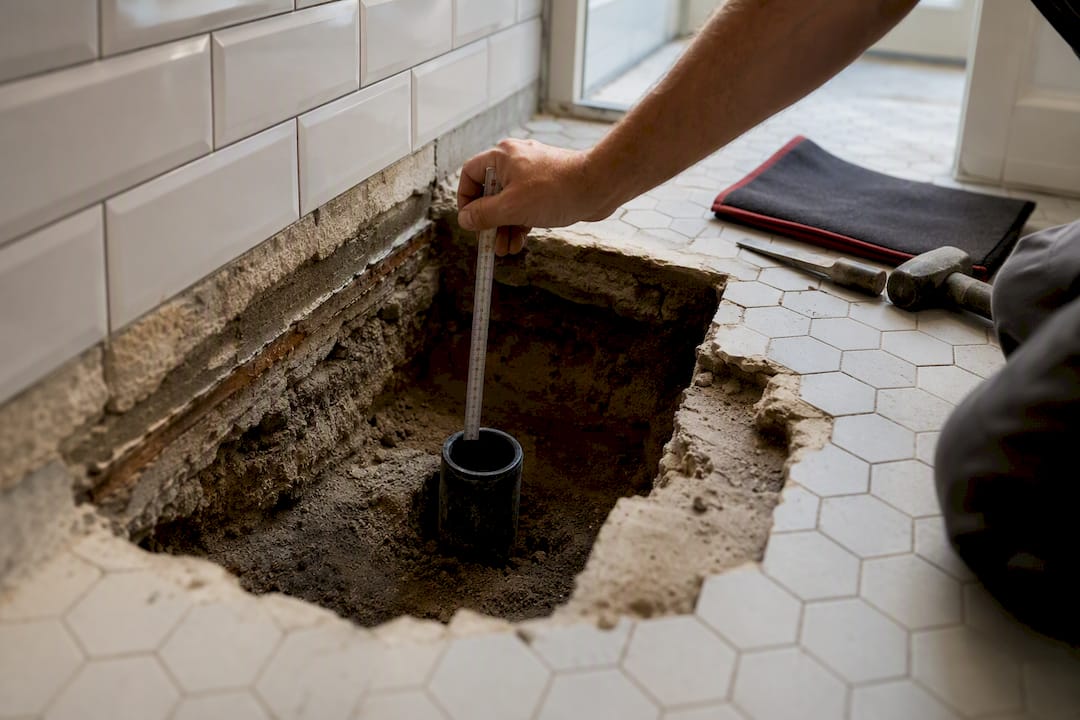

Profi-Tipp: Bevor Sie sich auf ein Layout festlegen, messen Sie die tatsächliche Position der Abwasserleitung im Boden. Sie bestimmt oft, wo die Dusche überhaupt liegen kann, und das entscheidet wiederum über das gesamte restliche Layout.
So gehen Sie die Planung Schritt für Schritt an
Bevor der erste Fliesenleger kommt, lohnt sich ein sauberes Messprotokoll. Das erspart später Nachmessen und Ärger mit falsch bestellten Elementen.
- Grundriss und Bestandsmaße aufnehmen: Raumbreite, Raumtiefe, Position von Fenster, Tür und Abwasseranschluss fotografieren und maßstäblich einzeichnen.
- Bewegungsflächen einzeichnen: Prüfen, ob 120 x 120 cm oder 150 x 150 cm vor jedem Sanitärobjekt tatsächlich frei bleiben, auch nach Überlagerung.
- Anschlusshöhen dokumentieren: Bestehende Abwasser- und Wasseranschlüsse für WC und Waschtisch fotografisch und mit Maßangabe festhalten.
- Förderprogramme prüfen: Die Pflegekasse bezuschusst wohnumfeldverbessernde Maßnahmen nach §40 SGB XI, und KfW-Programme für altersgerechtes Umbauen ergänzen diese Förderung oft sinnvoll.
- Fachbetrieb einbinden: Sobald Entwässerung, Statik der Wände für Haltegriffe oder die Anpassung der Türzarge betroffen sind, lohnt sich eine Vor-Ort-Beratung, bevor Materialien bestellt werden.
Wer diese Schritte vor der Auftragsvergabe durchgeht, verhandelt mit jedem Betrieb auf Augenhöhe und vermeidet teure Nachträge.
Praxis-Perspektive: Was in echten Badprojekten oft übersehen wird
In vielen Projekten scheitert nicht die Norm an sich, sondern die Umsetzung im Bestand. Die Entwässerung der bodengleichen Dusche ist bei Altbauten fast immer die größte technische Hürde, nicht die Bewegungsfläche selbst. Wo eine Deckenhöhe knapp ist, entscheidet oft die Wahl zwischen Duschrinne und Punktablauf über den gesamten Zeitplan der Sanierung.
Ein zweiter, häufig unterschätzter Punkt: Haltegriffe versagen selten wegen falscher Höhe, sondern wegen fehlender Verankerung in der Wand. Eine saubere Planung berücksichtigt das von Anfang an.
— Arthur
So unterstützt Installateur John GmbH bei der DIN-konformen Umsetzung
Installateur John GmbH übernimmt in Bremen und Umgebung genau die Schritte, die zwischen Messprotokoll und fertigem Bad liegen: Beratung, Planung nach DIN 18040-2, Koordination aller Gewerke und die Beratung zu Fördermöglichkeiten aus einer Hand. Anders als bei der Einzelvergabe an mehrere Handwerksbetriebe entfällt die Abstimmung zwischen Fliesenleger, Sanitärinstallateur und Elektriker, weil ein Team die gesamte Umsetzung begleitet.
Wer ein bestehendes Bad barrierefrei umbauen möchte, findet in der Badausstellung erste Anregungen zu Ausstattung und Materialien. Für alle, die nur Teilarbeiten wie den Einbau einer bodengleichen Dusche benötigen, bietet sich die Teilrenovierung als schnellere und günstigere Option an. Der sinnvollste nächste Schritt bleibt jedoch eine persönliche Beratung mit Vor-Ort-Messung, bei der die tatsächlichen Maße Ihres Bads mit den Anforderungen der DIN 18040-2 abgeglichen werden, bevor überhaupt eine Entscheidung über das Layout fällt.
Wichtige Normen und Fachquellen zum Nachlesen
Die verbindliche Grundlage für alle Maße in diesem Artikel ist die DIN 18040-2, die private und öffentliche Sanitärräume regelt. Ergänzende Praxisleitfäden wie der Leitfaden Barrierefreies Bauen und Ratgeberseiten zur Förderung barrierefreier Bäder helfen bei der praktischen Umsetzung.
Quellen
- Barrierefreies Bauen – DIN 18040 (Schluter)
- Anforderungen an barrierefreie Bäder (BauNetz Wissen)
- Pflege
- Rollstuhlgerechtes Badezimmer: Breite & Ausstattung (Pflege‑Panorama)
FAQ
Wie groß muss ein barrierefreies Bad mindestens sein?
Ein barrierefreies Bad nach DIN 18040-2 braucht mindestens 5 bis 6 m², für die rollstuhlgerechte Ausführung sind eher 8 bis 10 m² üblich.
Wann gilt ein Bad als barrierefrei?
Ein Bad gilt als barrierefrei, wenn Bewegungsflächen von mindestens 120 x 120 cm vor WC, Waschtisch und Dusche vorhanden sind, Türen eine lichte Breite von 80 cm haben und die Dusche schwellenlos mit maximal 2 cm Höhe ausgeführt ist.
Welche Standardmaße gelten für ein barrierefreies WC?
Die WC-Sitzhöhe liegt bei 46 bis 48 cm, der seitliche Abstand zur Wand bei mindestens 20 cm in der Basisstufe und bis zu 90 cm für den Transfer in der rollstuhlgerechten Variante.
Welche DIN-Normen gelten für barrierefreie Sanitärräume?
Maßgeblich ist die DIN 18040-2, die zwischen der Basisstufe „barrierefrei“ und der erweiterten Stufe „rollstuhlgerecht“ (R) unterscheidet und für private wie öffentliche Bäder gilt.
Wie unterscheiden sich barrierefrei und rollstuhlgerecht in der Praxis?
Barrierefrei verlangt 120 x 120 cm Bewegungsfläche und 80 cm Türbreite, rollstuhlgerecht dagegen 150 x 150 cm und 90 cm Türbreite sowie zusätzliche Unterfahrbarkeit am Waschtisch.
