Für Badezimmer gelten nach DIN VDE 0100-701 die Schutzbereiche 0, 1 und 2. In den Zonen 0 bis 2 sind normale Steckdosen und Schalter grundsätzlich verboten. Relevante Stromkreise im Bad müssen zusätzlich über eine Fehlerstrom-Schutzeinrichtung (RCD/FI) mit höchstens 30 mA abgesichert sein, sofern keine begründete Ausnahme greift.
Kurz gesagt:
- In den Schutzbereichen 0 und 1 im Bad sind nur spezielle fest installierte Geräte mit Schutzkleinspannung und IPX5 oder höher erlaubt.
- Für Steckdosen und Schalter in Bereich 2 gilt ein maximaler Wasserschutz IPX4, wobei sie in der Regel nur außerhalb der 60-Zentimeter-Zone installiert werden dürfen.
- Die meisten stromführenden Geräte müssen über einen Fehlerstromschutzschalter mit maximal 30 mA abgesichert sein, um die Sicherheit im Nassbereich zu gewährleisten.
- Bei bodengleichen Duschen ohne Wanne wächst Bereich 1 auf einen Radius von 1,2 Metern um den Brausekopf, während Bereich 0 und 2 entfallen.
- Elektroinstallationen im Bad müssen stets von einer Fachkraft abgenommen werden, inklusive Prüfung des RCD und Dokumentation der Schutzmaßnahmen.
Inhaltsverzeichnis
- Was bedeuten die Schutzbereiche 0, 1 und 2 im Bad?
- Was ist in Schutzbereich 0 erlaubt?
- Welche Geräte dürfen in Schutzbereich 1 installiert werden?
- Was gilt in Schutzbereich 2, der 60-cm-Zone?
- Was ändert sich bei bodengleichen Duschen ohne Wanne?
- Welche Anforderungen gelten für RCD-Schutz und Potentialausgleich?
- Was bedeuten IPX4, IPX5 und IPX7 konkret?
- Wie planen Sie Steckdosen und Leuchten richtig?
- Warum muss eine Elektrofachkraft die Arbeiten abnehmen?
- Perspektive: Erfahrungen bei normgerechten Badsanierungen
- Normgerechte Badsanierung mit Installateur John GmbH
- Quellen
- FAQ
Was bedeuten die Schutzbereiche 0, 1 und 2 im Bad?
Die DIN VDE 0100-701 unterteilt das Badezimmer in drei Zonen, die jeweils eigene Regeln für elektrische Sicherheit im Badezimmer vorgeben. Bereich 0 liegt innerhalb der Wanne oder Duschtasse. Bereich 1 reicht senkrecht bis 2,25 m über dem Boden beziehungsweise bis zum höchsten Punkt des Wasserauslaufs. Bereich 2 erweitert Bereich 1 um weitere 0,6 m in der Breite, bei bodengleichen Duschen sogar um 1,2 m.
Für die Praxis reicht diese Merkregel:
- Bereich 0: Innenraum der Wanne oder Dusche, einschließlich Wannenrand.
- Bereich 1: Senkrechte Zone bis 2,25 m Höhe über Wanne oder Dusche.
- Bereich 2: Zusätzliche 0,6 m rund um Bereich 1, gleiche Höhe.
Bei einer klassischen Eckwanne lassen sich diese Zonen noch einfach abgehen. Bei einer bodengleichen Dusche ohne feste Begrenzung entfallen Bereich 0 und 2 komplett, dafür wächst Bereich 1 auf einen Radius von 1,2 m um den Brausekopf.
Was ist in Schutzbereich 0 erlaubt?
Bereich 0 ist die strengste Zone im Bad, denn hier steht der Nutzer direkt im Wasser. Zulässig sind ausschließlich fest angeschlossene Verbraucher mit Schutzkleinspannung (SELV), begrenzt auf 12 V Wechselspannung oder 30 V Gleichspannung. Die Mindestschutzart lautet IPX7, also Schutz gegen zeitweiliges Untertauchen.
Steckdosen und Schalter sind in dieser Zone komplett ausgeschlossen. Denkbar sind hier höchstens spezielle, vom Hersteller freigegebene Einbauten wie eine beleuchtete Whirlpool-Düse mit Kleinspannung. Der zugehörige Transformator muss dabei außerhalb der Bereiche 0 und 1 montiert werden, etwa im Vorwandelement oder im angrenzenden Flur.
Welche Geräte dürfen in Schutzbereich 1 installiert werden?
Bereich 1 erlaubt schon mehr, bleibt aber weiterhin eine Feuchtzone mit strengen Vorgaben. Fest installierte Geräte und Leuchten benötigen hier mindestens die Schutzart IPX5, also Schutz gegen Strahlwasser. SELV- oder PELV-Geräte sind bis zu den in der Norm festgelegten Spannungsgrenzen zulässig, feste Leuchten und Verbrauchsmittel müssen entsprechend gekennzeichnet sein.
Eine wichtige Ausnahme betrifft Warmwasserbereiter und bestimmte Abluftgeräte: Sie dürfen in Bereich 1 stehen, auch wenn sie nicht auf Kleinspannung ausgelegt sind. Die Speisung dieser Geräte muss dennoch außerhalb der Schutzbereiche liegen, damit im Fehlerfall niemand an spannungsführenden Leitungen im Nassbereich hantiert.
Was gilt in Schutzbereich 2, der 60-cm-Zone?
Schutzbereich 2 ist die Zone, in der die meisten Planungsfehler passieren, weil sie auf den ersten Blick harmlos wirkt. Sie erstreckt sich 0,6 m horizontal über Bereich 1 hinaus, bei gleicher Höhe bis 2,25 m. Mindestens gefordert ist hier Schutzart IPX4, also Schutz gegen allseitiges Spritzwasser.
Typische Anwendungen sind Spiegelleuchten direkt neben der Dusche oder ein Wandlüfter in Reichweite des Spritzwasserbereichs. Steckdosen bleiben auch hier tabu, wenn sie im eigentlichen Bereich 2 liegen. Wer eine Rasiersteckdose oder eine beheizte Kosmetikablage einplant, sollte diese bewusst außerhalb der 60-cm-Zone platzieren oder auf eine Ausführung mit erhöhter Schutzart und Trenntransformator setzen, wenn die Norm das im Einzelfall zulässt.
Was ändert sich bei bodengleichen Duschen ohne Wanne?
Bodengleiche Duschen ohne Duschtasse und ohne raumhohe Trennwand kennen kein klassisches Bereich 0 und kein Bereich 2 mehr. Stattdessen gilt ein vergrößerter Bereich 1 mit einem Radius von 1,2 m um den Brausekopf, gemessen in alle Richtungen.
Bei abgemauerten, aber nicht deckenhohen Duschplätzen kommt das sogenannte Fadenmaß ins Spiel: Der Schutzbereich zieht sich 0,6 m um die Kante der Trennwand herum weiter. Genau dieser Punkt wird bei der Planung bodengleicher Duschen häufig übersehen, was später zu falsch platzierten Steckdosen oder Lichtschaltern führt. Wer frühzeitig plant, spart sich das Aufreißen frisch verfliester Wände.
Welche Anforderungen gelten für RCD-Schutz und Potentialausgleich?
Für alle relevanten Stromkreise im Bad ist eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsdifferenzstrom von höchstens 30 mA vorgeschrieben, wie der VDE für Räume mit Dusche oder Badewanne festhält. Ausnahmen gibt es nur in engen, normativ definierten Sonderfällen, etwa bei bestimmten fest verlegten SELV-Kreisen.
Der zusätzliche Schutzpotentialausgleich ist nicht immer Pflicht: Er entfällt, wenn bereits ein wirksamer Schutzpotentialausgleich über die Haupterdungsschiene besteht. Metallwannen müssen dann nicht zwingend eingebunden werden, auch wenn viele Installateure das aus Gewohnheit trotzdem tun.
Bei der Leitungsführung gilt: Ummantelte Leitungen dürfen auf oder unter Putz verlegt werden, Stegleitungen sind nur unter Putz zulässig und nur, wenn die Restwanddicke mindestens 6 cm beträgt.
Profi-Tipp: Fragen Sie bei jeder Sanierung explizit nach dem Messprotokoll des RCD. Ein funktionierender Schutzschalter, der nie geprüft wurde, ist auf dem Papier vorhanden, im Ernstfall aber ein Risiko.

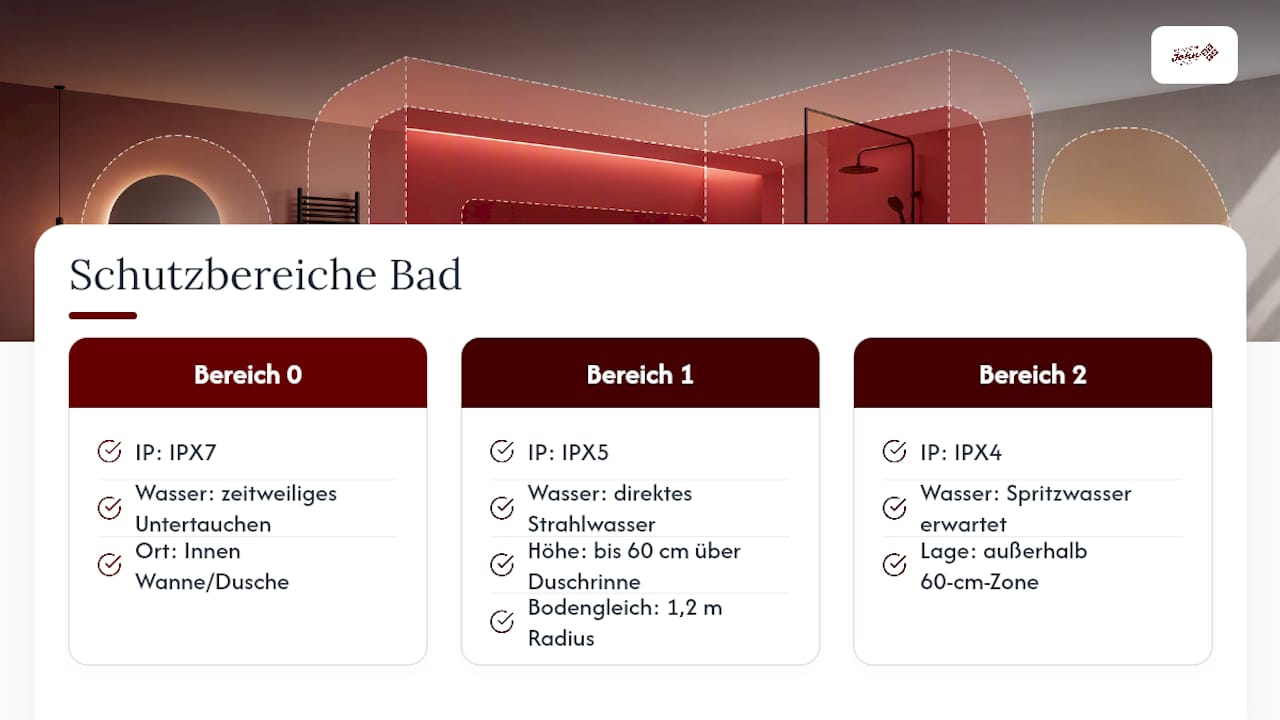

Was bedeuten IPX4, IPX5 und IPX7 konkret?
Die IP-Kennzahl beschreibt den Schutzgrad eines Geräts gegen Fremdkörper und Wasser. Die erste Ziffer steht für Staub- und Berührungsschutz, die zweite für Wasserschutz. Beim „X“ ist der Staubschutz nicht spezifiziert, was im Bad üblich ist, weil hier vor allem der Feuchteschutz zählt.
Für die drei Schutzbereiche gilt eine klare Zuordnung: IPX7 für Bereich 0, weil Geräte dort zeitweise untertauchen können. IPX5 für Bereich 1, wegen direktem Strahlwasser aus der Dusche. IPX4 für Bereich 2, wo nur Spritzwasser zu erwarten ist. Wer aus Komfortgründen eine höhere Schutzart wählt, etwa IPX5 statt IPX4 für eine Spiegelleuchte, macht nichts falsch. Das schafft zusätzlichen Spielraum bei künftigen Umbauten.
Wie planen Sie Steckdosen und Leuchten richtig?
Eine durchdachte Elektroplanung im Bad beginnt außerhalb der Schutzbereiche, nicht innerhalb. Folgende Reihenfolge hat sich in der Praxis bewährt:
- Legen Sie zuerst die Position von Wanne, Dusche und Waschtisch fest, um die Schutzbereiche exakt abzustecken.
- Platzieren Sie Steckdosen konsequent außerhalb dieser Zonen, etwa neben dem Waschtisch in einer Höhe von rund 105 cm.
- Planen Sie mehr Steckdosen ein, als aktuell nötig scheinen, denn Föhn, Rasierer und Zahnbürsten-Ladestation summieren sich schnell.
- Sichern Sie jede Steckdose im Bad über einen RCD ab, unabhängig davon, wie weit sie vom Wasser entfernt liegt.
- Wählen Sie für Rasiersteckdosen im Grenzbereich eine Ausführung mit Trenntransformator, wenn eine feste Verkabelung außerhalb der Zonen nicht möglich ist.
Gerade in kleinen Bädern wird der Platz außerhalb der Schutzbereiche knapp. Eine durchdachte Grundrissplanung verschafft hier oft mehr Spielraum, als man auf den ersten Blick vermutet.
Warum muss eine Elektrofachkraft die Arbeiten abnehmen?
Elektroinstallationen im Bad dürfen in Deutschland nur von einer Elektrofachkraft ausgeführt und abgenommen werden. Das ist kein bürokratisches Extra, sondern haftungsrechtlich relevant, sollte es später zu einem Schaden kommen.

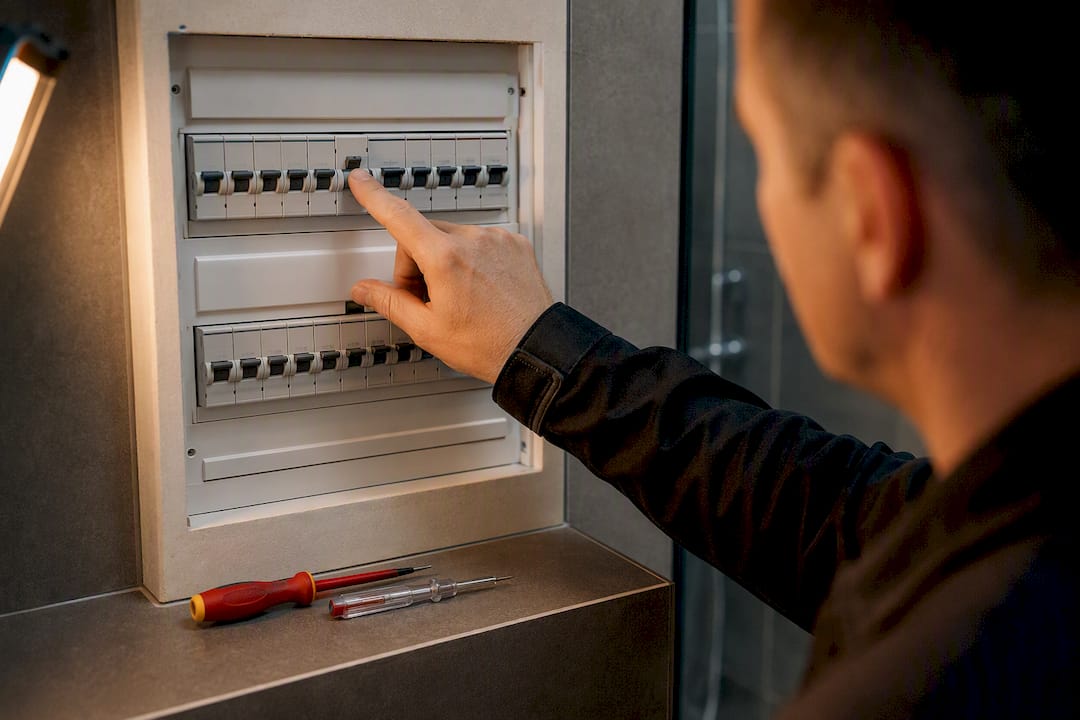

Zur Abnahme gehört eine Funktionsprüfung des RCD per Prüftaste sowie ein Messprotokoll, das Isolationswerte und Schleifenwiderstände dokumentiert. Bei einer Sanierung lohnt sich der Blick ins Bestandsprotokoll, denn ältere Bäder haben oft weder den geforderten RCD-Schutz noch korrekt dimensionierte Schutzbereiche. Eine Nachrüstung lässt sich meist im Zuge anderer Gewerke mit erledigen, etwa wenn ohnehin die Fliesen erneuert werden.
Perspektive: Erfahrungen bei normgerechten Badsanierungen
Ein häufiger Fehler bei Bestandsbädern sind Steckdosen, die knapp außerhalb älterer Normen platziert wurden, jedoch nach heutigem Maßstab in Bereich 2 liegen. Elektro- und Sanitärplanung getrennt zu denken, kostet am Ende Zeit und Geld. Wer beides von Anfang an zusammen plant, spart sich genau diese Nachbesserung.
— Arthur
Normgerechte Badsanierung mit Installateur John GmbH
Installateur John GmbH ist die Alternative zum Trial-and-Error-Umbau in Eigenregie: Statt Schutzbereiche im Nachhinein zu korrigieren, planen wir Elektro- und Sanitärinstallation für Ihre Badsanierung in Bremen von Anfang an gemeinsam.
Als Fachbetrieb übernehmen wir die komplette Koordination zwischen Elektro- und SHK-Gewerken, dokumentieren die Abnahme normkonform und haften für die Ausführung. Das ist der entscheidende Unterschied zur Einzelvergabe an mehrere Handwerker, bei der niemand die Gesamtverantwortung für die Schutzbereiche trägt. Ob klassische Sanierung oder barrierefreier Umbau mit besonderen Anforderungen an Steckdosenhöhen und Bedienbarkeit: Unsere persönliche Beratung berücksichtigt Ihre konkrete Badsituation, nicht nur die Norm auf dem Papier. Vereinbaren Sie einen Beratungstermin zur Badplanung und lassen Sie Ihre Elektroplanung von Anfang an richtig aufsetzen.
Quellen
- VDE Verbraucherschutz | Elektrogeräte im Badezimmer
- Elektrische Schutzbereiche im Bad | BauNetz Wissen
- Schutzbereiche im Bad: Wissenswertes | Gira
- DKE — Informationen zur DIN VDE 0100-701
FAQ
Welche Schutzbereiche gibt es im Bad?
Die DIN VDE 0100-701 unterscheidet die Bereiche 0 (Innenraum von Wanne oder Dusche), 1 (bis 2,25 m Höhe über Wanne oder Dusche) und 2 (weitere 0,6 m rund um Bereich 1). Bei bodengleichen Duschen entfallen Bereich 0 und 2, dafür wächst Bereich 1 auf 1,2 m Radius.
Welche Schutzklasse ist im Bad vorgeschrieben?
Es gibt keine einheitliche „Schutzklasse Bad“, sondern gestaffelte IP-Schutzarten je Zone: IPX7 in Bereich 0, IPX5 in Bereich 1 und IPX4 in Bereich 2. Zusätzlich muss der überwiegende Teil der Stromkreise über einen RCD mit maximal 30 mA abgesichert sein.
Welche VDE-Vorschriften gelten für die Elektroinstallation im Bad?
Maßgeblich ist die DIN VDE 0100-701, die Schutzbereiche, erlaubte Betriebsmittel, Leitungsführung und die RCD-Pflicht regelt. Ergänzend legt die DKE fest, wann ein zusätzlicher Schutzpotentialausgleich erforderlich ist.
Was darf in Schutzbereich 2 installiert werden?
Erlaubt sind fest installierte Leuchten und Geräte mit mindestens Schutzart IPX4, etwa eine Spiegelleuchte oder ein Wandlüfter. Normale Steckdosen und Schalter bleiben in Bereich 2 weiterhin untersagt, sofern sie innerhalb der 0,6-m-Zone liegen.
